Homelab K8s, parte 3: rede, split DNS e acesso

Para abrir sua biblioteca de fotos, basta digitar o endereço no navegador. Parece simples, mas o caminho da conexão muda conforme o local de acesso. Em casa, ela passa pelo gateway local. Pela internet, o caminho inclui a entrada pública na VPS e uma VPN até os equipamentos de casa.

O cluster Kubernetes tem nós em casa e na VPS. O acesso ao Immich ajuda a entender como esses ambientes se conectam, desde a consulta ao DNS até a leitura de uma foto no NAS.

O acesso pela internet passa pela VPS

A VPS é um servidor virtual alugado e também um nó do cluster. Uso Envoy Gateway para configurar a entrada pública nela e a entrada interna nos nós de casa. Os proxies Envoy recebem conexões HTTPS, encerram o TLS e encaminham as requisições conforme as rotas de cada aplicação.

As fotos ficam em casa. Para encaminhar a conexão até a aplicação, a VPS precisa se comunicar com os nós locais. Uso Tailscale para fazer essa ligação. Ele cria uma rede privada entre os dispositivos, chamada tailnet, com tráfego criptografado por WireGuard.

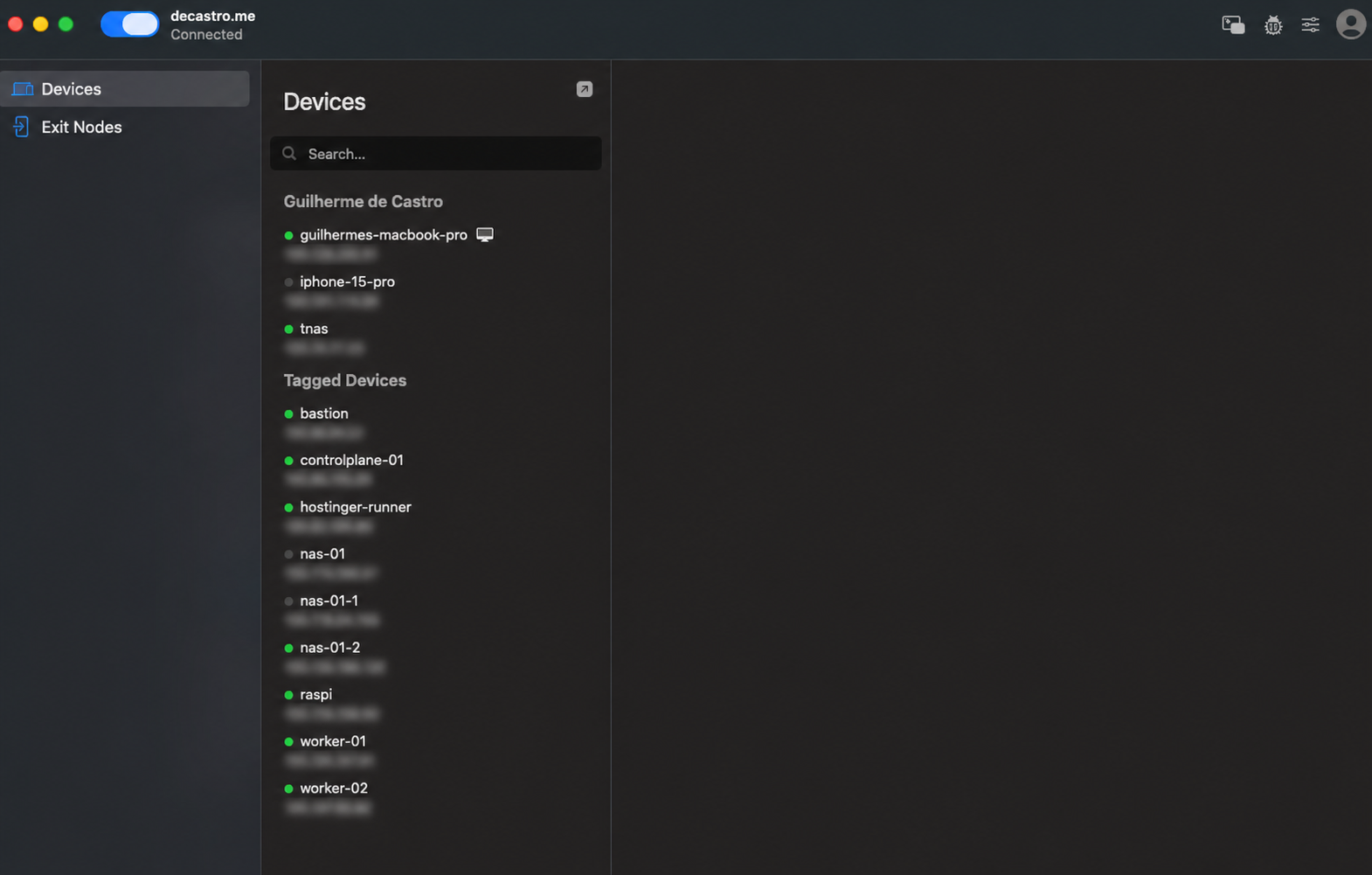

O cliente Tailscale reúne os dispositivos da rede privada. Endereços IP desfocados.

Quem acessa um serviço publicado na internet não precisa entrar na VPN. No caso do Immich, há uma etapa antes da VPS: o proxy da Cloudflare. O navegador se conecta à Cloudflare, que encaminha o acesso à entrada pública na VPS. Dali, a requisição segue pela rede privada até a aplicação.

flowchart TB
    accTitle: Entrada pública e conexão privada
    accDescr: No acesso público ao Immich, o visitante chega à Cloudflare e depois ao gateway na VPS. O tráfego entre os nós usa Tailscale. Os pods do Immich em casa acessam banco e biblioteca.
    visitante["Visitante"] -->|"HTTPS"| cf["Proxy Cloudflare"]
    cf --> vps["Envoy na VPS"]
    vps -->|"Rede privada"| vpn["Tailscale"]
    vpn --> casa["Pods em casa"]
    casa --> dados["Volumes e NAS"]

Esse é o caminho do Immich, cuja biblioteca fica em casa. A VPS também executa outros serviços do cluster e pode guardar dados em seu próprio disco. Ela não funciona apenas como um roteador.¹

A rede dos nós e a rede dos pods

O Tailscale conecta as máquinas de casa e a VPS em uma rede privada. Dentro do Kubernetes, o Flannel cuida da comunicação entre pods que rodam em máquinas diferentes. No meu homelab, ele usa essa conexão privada para transportar o tráfego entre os nós.

Os Services oferecem às aplicações um endereço estável de acesso, mesmo quando os pods mudam. O Tailscale conecta as máquinas; os componentes do Kubernetes cuidam da rede dos pods e do encaminhamento dos Services.

O Raspberry Pi tem outro papel nessa ligação: anuncia a rota da rede local no Tailscale e hospeda o balanceador usado para acessar a API do Kubernetes. A VPS usa esse caminho para falar com a API. Já o tráfego do Envoy até os pods usa a rede do Flannel entre os nós, sem exigir que o Pi seja um salto intermediário em toda requisição.

Dentro de casa, os equipamentos se conectam pela rede cabeada, que inclui o TP-Link TL-SG108E. Suas oito portas são Gigabit. Quando o tráfego passa por esse switch, cada porta limita a conexão a 1 Gbit/s, mesmo quando uma das máquinas tem uma placa de rede mais rápida.²

DNS interno e DNS público

Antes de enviar a requisição, o navegador precisa descobrir o endereço do serviço. Dentro de casa, o Pi-hole resolve os nomes internos. Para os nomes públicos, uso Cloudflare.

No acesso interno, a resposta do DNS aponta para o Envoy local. Pela internet, aponta para o proxy da Cloudflare, que encaminha a conexão à VPS. Os dois caminhos chegam ao Immich e à mesma biblioteca de fotos.

flowchart TB
    accTitle: Dois caminhos até a mesma aplicação
    accDescr: Os servidores DNS devolvem endereços aos clientes. Separadamente, os clientes abrem conexões HTTPS: em casa com o Envoy local; pela internet com a Cloudflare, que encaminha à VPS. Ambos chegam ao Immich.
    casa["Cliente em casa"] -->|"Consulta interna"| pihole["Pi-hole"]
    pihole -.->|"Resposta DNS"| casa
    casa -->|"HTTPS"| local["Envoy local"]
    internet["Cliente externo"] -->|"Consulta pública"| dns["DNS público"]
    dns -.->|"Resposta DNS"| internet
    internet -->|"HTTPS"| cf["Proxy Cloudflare"]
    cf --> vps["Envoy na VPS"]
    local --> app["Aplicação"]
    vps -->|"Tailscale até a casa"| app

O DNS informa ao cliente onde se conectar. Depois da resposta, o cliente abre a conexão HTTPS com o Envoy local ou com a Cloudflare. O arquivo da foto não passa pelo Pi-hole.

Na rede de casa, o MetalLB permite que o gateway seja acessível por um endereço da rede local. O cert-manager emite e renova os certificados usados pelos gateways nas conexões HTTPS. Na parte 4, mostro como a emissão de certificados e a atualização do DNS participam do deploy declarativo das aplicações.

ExternalDNS atualiza os registros automaticamente

Manter os registros internos e públicos manualmente daria trabalho. Toda aplicação nova exigiria configurar o DNS em outro painel. O ExternalDNS automatiza essa tarefa a partir dos recursos do Kubernetes.

Ele acompanha as rotas configuradas no cluster e usa seus nomes e endereços para atualizar o DNS. Tenho uma instância responsável pela Cloudflare e outra pelo Pi-hole. Cada uma acompanha o gateway correspondente, com filtros que definem quais registros pode alterar.

O ExternalDNS atua quando há uma mudança na configuração. Quem responde às consultas continua sendo o Pi-hole ou o DNS público; os gateways recebem e encaminham as requisições das aplicações. Na parte 4, mostro como uma alteração feita no Git chega ao cluster e atualiza esses registros.

O caminho de uma requisição ao Immich

No acesso interno, o cliente consulta o Pi-hole, recebe o endereço local e se conecta ao gateway. A rota leva ao serviço do Immich, que consulta seu banco e lê os arquivos da biblioteca.

No acesso pela internet, o DNS devolve o endereço do proxy da Cloudflare. Ele recebe a conexão e encaminha a requisição ao gateway da VPS, que a encaminha pela rede privada até a aplicação em casa. Os dois caminhos usam o mesmo banco e os mesmos arquivos.

Depois de chegar à aplicação, o usuário ainda precisa se autenticar e ter permissão para acessá-la. O Immich está integrado ao Dex por OpenID Connect. Ao escolher esse login, o usuário é encaminhado ao Dex para se autenticar e depois retorna ao Immich. O DNS apenas informa o endereço do serviço.

Separar essas etapas ajuda a investigar problemas. Se o computador consulta apenas um servidor DNS público, não vai encontrar um nome que só existe no Pi-hole. A aplicação pode estar funcionando normalmente, mas o navegador não sabe onde encontrá-la.

Se o DNS retorna o endereço esperado, confiro a conexão HTTPS e o certificado da entrada. Depois verifico o encaminhamento até o serviço, o login e o acesso aos dados. Assim, evito alterar a aplicação quando a falha está na resolução do nome.

O que acontece quando a conexão falha

Em casa, acesso os serviços pelo gateway local. Pela internet, dependo da VPS e da conexão dela com a rede de casa. Se essa ligação cair, a VPS pode continuar acessível, mas não conseguirá encaminhar as requisições às aplicações.

O cache do DNS também pode causar confusão. Mesmo depois de atualizar um registro, alguns dispositivos continuam usando a resposta anterior até ela expirar. Isso ajuda a explicar por que um endereço funciona em um aparelho e falha em outro logo após uma mudança.

Com os caminhos de acesso definidos, falta cuidar da manutenção. Na parte 4, vou explicar como uso GitOps para aplicar mudanças, como guardo as credenciais e como acompanho os serviços e seus backups.
